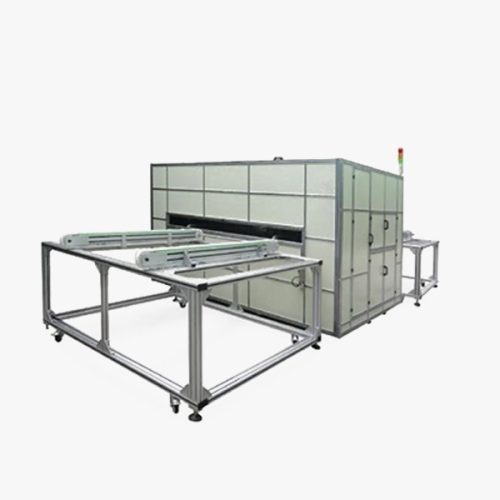

全自动组件EL检测仪(1亿像素)

全自动组件EL检测仪

全自动组件EL检测仪(1亿像素)

全自动组件EL检测仪 1亿像素

特征:

在线传送带上下料进行EL检测

无红外线灯光过滤

像素4800万 X 3

测试系统顶升反射

在线咨询
15250559475

全自动组件EL检测仪为光伏太阳能组件生产流水线必备检测设备,通过A C级传输系统与流水线进行对接,上料部分组件自动归位,适用于层压前,层压后,装框后所有部分的EL内部缺陷检测。

线上组件EL检测仪在流水线对接过程中可对废品组件进行分选,对于隐裂等问题组件可进行扫码按照缺陷类型保存图片,便于组件审核时能够准确查询其内部缺陷检测图片

全自动组件EL检测仪 可进行连机系统的升级即一人一机操作多台EL检测仪更能减少人力人本,同时产线研发EL检测设备生产均可进行定制

莱克斯是致力光伏太阳能检测设备及自动化的高新企业生产研发: EL检测仪,EL测试仪,EL缺陷检测仪,太阳能电池片测试仪,太阳能组件测试仪,便携式EL检测仪,便携式EL测试仪,iv功率测试仪,组件外观缺陷检测仪,电池片EL检测仪,组件EL检测仪,便携式组件EL测试仪,电站EL测试仪,电站组件EL测试仪,为您提供光伏电池组件检测及分布式检测解决方案。

产品特点

1.测试周期短,测试周期小于30S

2.清晰度高,相当于12台140W相机进行拍摄

3.适用于对EL清晰度有严格要求的厂商

4.可对产线现有的EL设备进行6相机升级,实现高清效果

1. Product name 产品名

→Subassembly EL tester - auto 全自动组件EL测试仪-高清

2. Function  功能

→Interpretable defect可判断缺陷:碎片,断栅,隐裂,烧结网纹,低效率片 等

3. Application  应用

 → Object测试对象:光伏 单晶/多晶组件(层前 层后 装框后)

→ Scope测试范围:  ~2500*1300 mm

→ Option测试选择:高电流;低电流

 4. Technical specifications 技术规格

→Test method测试方式:  在线传送带上下料进行EL检测

→Camera相机:

▶芯片:索尼

▶像素:4800万 X 3

▶曝光时间:1~60可调

▶滤光:无红外线灯光过滤

▶可选模块:3600万像素 CMOS

→Frequency测试周期: 20~30 s

→Power机配电源: 0~200V/0~20A 直流稳压电源

→Current option电流选择:

▶高电流:7—10A

▶低电流:3—5A

→Power supply requirement供电要求:AC220V 15A

→Conveyer system传送系统

▶上料:传送带上料 自动归位

▶下料:传送带下料

→Test system测试系统:顶升反射

→Division system分料系统:组件下料后90度直角方向传输,用于分料

→Power on method上电方式:模块接触式上电

→Human-computer interface人机界面:

▶测试:产线EL检测使用,显示器独立显示成像,可产线检测监控和产量合格率统计

▶传输:设备不进行测试,仅作为流水线传送使用

▶调试模式:对设备每个模块单独调试,用于设备维护维修使用

→Software软件:

▶图像显示:放大、标记、条码显示

▶图像处理:图像优化、剪切、矫正

▶查询:条码扫描、条码查询、日期查询

▶功能选择:高电流,低电流

▶其他:图像缺陷分类保存 等

→Computer configuration电脑配置:联想电脑  windows 系统

→Equipment size设备尺寸: 2600×5260×1300(mm)

→Airsupply  requirement气源要求: 0.6~0.8MPa

→Weight设备重量:

600KG

→Work environment设备工作环境: -20℃~45℃

5. List of products产品清单

规格配置数量
传输系统电机传送带2
测试相机红外相机 4800万索尼芯片1
测试镜头专用测试镜头1
电脑联想台式机 windows系统1
扫描系统专用扫描枪1
测试软件全自动EL测试仪专用软件1
其他相关电气零部件及备品备件-

After-sale service售后服务

→Equipment size安装调试服务:

负责设备安装、调试等工作

提供技术培训,及售后技术支持

→The warranty period保修期:一年

 保修期内发生的非人为以及非不可抗拒因素(如地震火灾等自然灾害)造成的的固件损坏,承诺免费维修

→Customer service support售后支持:

提供24小时内故障处理(工作日)同时提供现场及远程技术支持。

进行工作人员设备的安装使用故障处理培训

提供操作手册等相关电子及书面手册
