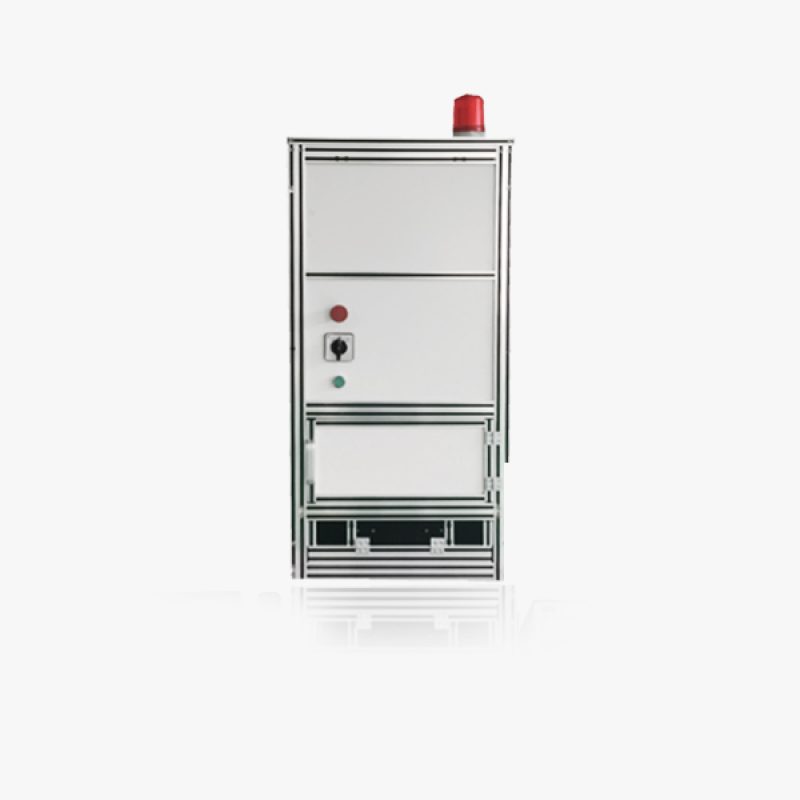

电池片EL测试仪应用于测试太阳能电池片单片的内部缺陷检测，通过EL电致发光原理，进行红外成像判断其内部断栅，黑心，黑皮，隐裂，等缺陷
电池片EL检测仪更为适用于电池片的抽检与单片检测，具备更高性价比与操作便捷性，电池片EL检测仪具备更高的科研级精度与可拓展性
1.Product name 产品名
→电池片EL测试仪
2.Function 功能
→Interpretable defect可判断缺陷：电池片EL测试仪正向--裂纹，黑心，断栅，黑边，烧结网纹，材 料缺陷 反向--暗电流，击穿电压
3.Application 应用
→ Object测试对象：电池片（单晶/多晶）
→ Scope测试范围： 125*125/156*156 （2栅，3栅，4栅，其他）
→ Option测试选择：正向测试，反向测试
4.Technical specifications 技术规格电池片EL测试仪
→Test method测试方式： 抽屉式载体
→Camera相机：
▶芯片：索尼
▶像素：索尼冷却型400万 CCD或尼康1600万 CMOS
▶曝光时间：1~60可调
→Frequency测试周期： 10 s
→Power机配电源：0~30V/0~10A 偏压电源
→Power supply requirement供电要求：AC220V 15A
→Power on method上电方式：自动上电（探针）
→Software软件：
▶电池片EL测试仪自主研发EL图像显示：放大、标记、条码显示
▶电池片EL测试仪图像处理：图像优化、剪切、矫正
▶电池片EL测试仪查询：条码扫描、条码查询、日期查询
▶电池片EL测试仪其他：图像缺陷分类保存 等
→Computer configuration电脑配置：联想电脑 windows系统
→Equipment size设备尺寸: 5005001200（mm）
→Air supply requirement气源要求: 0.6～0.8MPa
→Weight设备重量: 90kg
→Work environment设备工作环境: -20℃~45℃

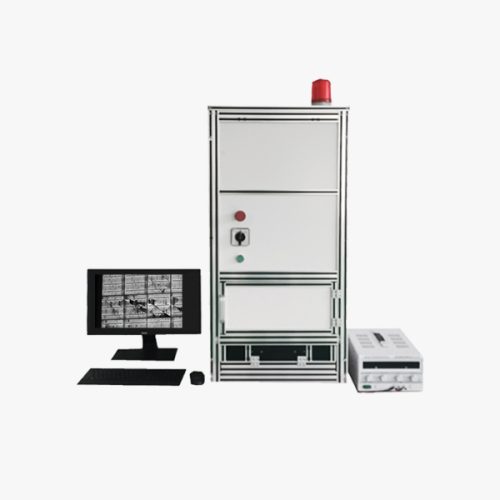

5.List of products电池片EL测试仪产品清单
| 规格 | 配置 | 数量 |
| 箱体 | 测试箱体 | 1 |
| 红外相机 | 索尼芯片 | 1 |
| 上电模块 | 探针架 | 1 |
| 直流稳压电源 | 可调 莱克斯 | 1 |
| 测试电脑 | 联想 Windows | 1 |
| 其他 | 软件及相关零部件 | - |
6.After-sale service售后服务
→Equipment size安装调试服务:
▶负责设备安装、调试等工作
▶提供技术培训，及售后技术支持
→The warranty period保修期：一年
▶ 保修期内发生的非人为以及非不可抗拒因素（如地震火灾等自然灾害）造成的的固件损坏，承诺免费维修
→Customer service support售后支持：
▶提供24小时内故障处理（工作日）同时提供现场及远程技术支持。
▶进行工作人员设备的安装使用故障处理培训
▶提供操作手册等相关电子及书面手册
手动电池片EL测试仪适用于 厂家电池片抽检跟实验室大学院校太阳能研究室测试使用！
