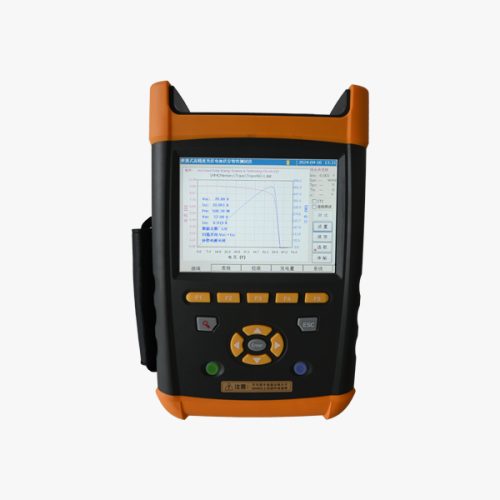

pv30 便携式IV测试仪适用于光伏电站室外组件IV功率测试，其具备精准快速等功能，设备可完整的检测单组件的发电效率转化率以及STC下的标准发电，操作简单携带方便！

pv30 便携式IV测试仪可应用于室外光伏电站验收检测，图中为外 场测试的系统组成与测试示意，探头与主机采用无线通信，方便快捷。主机可单手平托，另 一手点击操作，阳光下图形显示界面清晰明确，具有良好的便携性与操作体验。可配套条码 扫描仪，实现组件条码的自动记录，确定被测组件的身份 ID。

便携式IV测试仪技术特点：

◎主机与探头之间采用无线连接，提供最大100米的无线通信连接功能，使您的测试更便捷、方便。

◎提供拥有专利技术的探头盒与温度探头安装支架，能够方便快速的将探头安装在电池板上。

◎提供独有的条码扫描功能，实现组件智能识别。

◎高亮、阳光下可视彩色液晶显示，触摸屏加键盘操作，包含丰富的外设接口，提供非同一般的操作体验。机内存储器可存储超过2000幅测试波形，并内置SD卡插槽，支持存储空间扩容

◎采用WINCE图形系统，多国语言可选，贴心的菜单设计，让您能够迅速掌握仪器的各项功能。

◎提供用户分析软件，可以通过用户端同步软件通过 USB 线缆将主机内存储数据拷贝 到 PC 机上进行分析并打印输出。

◎室外低照度伏安特性测试，并提供标准 STC 测试条件修正。如果用户需要，可提供 计量服务，出具计量证书。

◎内置丰富的太阳能电池组件修正模型数据库，覆盖大多数组件生产商的产品，为测 试结果的转换比对提供参考，并为用户提供了全面的参数设置功能，方便用户手动 添加测试修正模型。

◎内部具备高压隔离电源设计，为用户提供可靠的安全保障。宽电压测试范围，最大 开路电压测试到200V，并提供高达 1KW 的光伏组件功能。

◎自动量程切换功能，带过压过流保护，并提供可设定的自动连续测试功能。

◎内置大容量可更换锂离子电池，为测试提供充足电力。

◎具备环境温度检测、电池板温度检测、太阳辐照度检测等环境监测功能，并提供用 户可选的辐照度计量证书。

◎可测量参数： I-V 曲线，P-V 曲线，短路电流，开路电压，峰值功率，峰值功率点 电压、电流，定电压点电流，填充因子，转换效率，串联电阻，并联电阻，太阳电 池温度，环境温度、辐照度。

◎PV30便携式IV测试仪具备独特的组件发电量测试功能，能够适应目前欧盟采用的IEC61853 规定的组件鉴定测试，或用于当地日照资源监测。测试仪还提供高达 400 点的高分 辨率测试模式及符合 Modbus/tcp 协议的以太网监视功能，适应科学研究需要。

◎pv30便携式IV测试仪 测试仪具备独特的补偿设计，可真正支持光伏电池片的户外验证，适应还 未工程化应用的实验阶段光伏电池户外性能测试。

◎获得 6 项发明专利及 10 项实用新型专利，包含测试电路、软件算法、结构工艺及计 量方法等全方位的知识产权保护。

符合标准

◎  IEC 61215 -2005  地面用晶体硅光伏组件－设计鉴定和定型 

◎  IEC 61646-2008  地面用薄膜电池设计与鉴定规范

◎  CGC/GF003.1:2009  并网光伏发电系统工程验收技术规范第 1 部分：电气设备

◎  GB4793.1-2007/IEC 60010-1  测试、控制和实验室用电气设备的安全要求 

◎  IEC 60904-2 2007  标准太阳电池的要求 

◎  IEC 60891-2009  光伏器件的 I-V 实测特性的温度和辐照度修正方法

◎  IEC 61853-2011  光伏器件性能测试和能量等级 

◎  通过 CE 及 ROHS 认证 

◎  经过中国计量科学研究院权威验证，电压、电流测试准确性均优于 0.2%，达到并超过产品指标要求。

便携式IV测试仪设备参数

注*：辐照度测试准确度会因为大气条件不同以及周围环境的影响而产生改变，准确度指标是在满足 AM1.5光谱分布、辐照度≥700W/m2的AAA级太阳模拟器辐照下测得。

注**：在25℃标准测试环境下进行测试。

注***：转换到STC下最大功率准确性指标是在稳定辐照度≥700W/m2，光谱满足AM1.5条件下测得。在实验室条件下该指标一般在2%以内。现场测试时，请在太阳光照稳定条件下测试，并确保辐照度探头与温度探头安装可靠，否则会因为辐照度测试偏差及温度偏差照成较大的转换误差。
