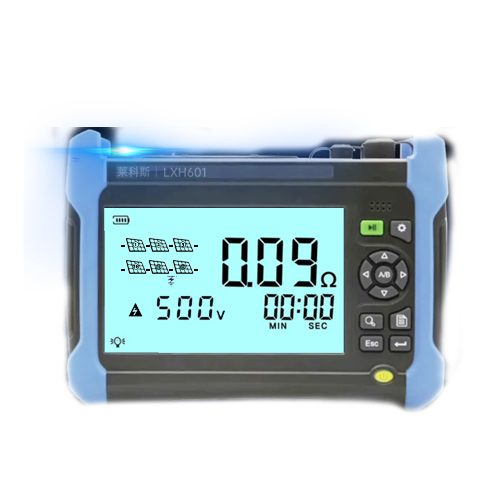

LX-H601绝缘电阻综合测试仪应⽤于光伏电站系统的电⽓安全测试与⾼压电⼒设备的绝缘测试，整机涵盖电压电流测试、连续性接地测试、极性测试、Voc、Lsc、绝缘测试、绝缘故障定位、接地测试等。
LX-H601光伏系统安全测试可有效检测因为长期暴露在室外环境中，易受到潮湿、灰尘等因素影响，导致绝缘性能下降。定期进⾏绝缘电阻测试可以及时发现潜在的绝缘故障，防⽌漏电、短路等安全事故的发⽣，确保系统安全运⾏。
LX-H601光伏系统安全测试可以精确定位到光伏系统中的绝缘故障点，如电缆破损、接线盒渗⽔等。这有助于运维⼈员快速进⾏维修或更换，减少系统停机时间。绝缘电阻测试结果是评估光伏系统整体状态的重要指标之⼀。通过对⽐不同时间段的测试数据，可以分析系统的绝缘性能变化趋势，为系统的维护和优化提供依据。
测试范围Test Scope
1.绝缘电阳的DUAL模式:是一种特定的测试模式，它通常用于同时检测电路或设备中正负极对地的绝缘申阻值，是一种高效、准确的绝缘电阻测试模式，它在多个领域具有广泛的应用价值。通过合理使用DUAI模式进行测试，可以及时发现并处理潜在的绝缘故障问题，保障电气系统的安全稳定运行。
2.绝缘电阻的TIMER(定时器)模式:绝缘电阻测试中常用的功能，它允许测试人员设置特定的测试时间并在达到该时间后自动停止测试并显示绝缘电阻值，这种模式特别适用于需要长时间稳定测试或批量测试的场景，能够显著提高测试效率和结果的准确性。
3.绝缘电阻故障定位GFL模式:用于检测和定位电气系统中对地绝缘故障的设备。它主要通过测量电气系统相导体与大地之间的绝缘电阻，来实时监测和诊断定位绝缘故障点位置。用于光伏组件、光伏组串或整个光伏方阵的绝缘性能检测，能够定位由于水或潮湿渗透等引起的绝缘故障。
4.保护导体的连续性RPE模式:保护导体接地连续性电阻，用于衡量电气设备的安全接地系统中，接地部分通过接地导体连接到接地点的电阻值，是电气安全测试中的一个重要项目，主要用于检测电气设备的接地系统在故障条件下是否能够有效工作。测试目的确保电气产品在基本绝缘失效后，保护接地能有效并可靠地将危险电压导至大地，防止对人体产生危害。
5.极性测试(PI):评估电气设备绝缘系统的健康状况，反映绝缘材料的干燥度、污染程度和潜在的绝缘缺陷。
性能优势advantage
1.绝缘电阻测量 电压高达 1500VDC
测量高达 1500V的直流电压，测量高达 1000V 的交流 TRMS 电压。DUAL和TIMER模式下的绝缘。测量参数 PI(极化指数)和 DAR(介电吸收比)的计算。每次测量的结果正常/不正常判定。符合标准 IEC/EN61557-2-4。用于 PC 连接的内置内存和 USB 输出，在显示屏上在线提供帮助。
2. GFL 功能对组串中的绝缘故障位置进行定位
单路组串检测：将单路光伏组串接入逆变器，并进行开机检测。通过逆变器或配套的智能光伏App，可以获取告警信息，从而初步判断是否存在绝缘故障。逐步排查：如果检测到绝缘阻抗低，接下来会逐步排查每个光伏组件或线缆。这通常涉及将“DC SWITCH”置于“OFF”和“ON”位置，以隔离和检测各个部分。使用百分比值定位：在智能光伏App中，可以查看告警详情界面的可能短路位置百分比值。这个百分比值可以帮助确定疑似故障位置在光伏组串中的具体位置。断开与连接测试：通过断开和连接疑似故障的光伏组件或优化器，可以进一步验证故障位置。如果断开某个部分后告警消失，则说明故障在该部分。
3.具有 200mA 的保护导体的连续性测试
具有200mA的保护导体的连续性测试是确保电气设备的接地系统在故障条件下能够有效工作的一种重要测试方法。这种测试方法主要用于验证保护接地导体的连续性，确保其连接可靠，以便在电气设备发生故障时能够安全地将故障电流引入地面，防止触电事故和设备损坏。
